Краткое описание

Светильники PB — компактное решение для линейной светодиодной подсветки стен. Модельный ряд включает светильники с одним или тремя светодиодами, а также ZDC-варианты. Благодаря расширенному углу расхождения луча серия PB позволяет освещать даже крупные сооружения и пространства. Кроме того, при компактных размерах светильники PB отличаются невероятно прочной конструкцией.

Краткая справка

Корпус из литого алюминия или латуни
Двухслойное покрытие (анодирование по судостроительным стандартам плюс порошковый слой)
Отделка цвета натуральной или античной латуни
Интегрированные светодиоды Lumileds®
Регулировка по технологии ProAim™
Совместимость с технологией Luxor®
Фазовое и ШИМ-диммирование
Питающее напряжение: 10–15 В

Specs

Копировать ссылку

Технические характеристики PB

Выходные характеристики	1LED	3LED	3LEDT	ZDC
Совокупный световой поток, лм†	67	160	146	122
Питающее напряжение	10–15 В	10–15 В	10–15 В	11–15 В
Потребляемая мощность, Вт	2,0	4,2	4,2	6,0
Полная мощность	2,4	4,5	4,5	7,2
Световая отдача (лм/Вт)	34	39	42	37
Показатель цветопередачи (CRI)	83	82	--	83
Осевая сила света	37	93	304	122
РЕГУЛИРОВКА ЯРКОСТИ	ШИМ, фазовое**	ШИМ, фазовое**	ШИМ, фазовое**	--
Поддержка функции RGBW	No	No	No	Да
Совместимость с Luxor
По умолчанию	ЗОНИРОВАНИЕ	ЗОНИРОВАНИЕ	--	ЗОНИРОВАНИЕ
Поддержка функций ZD	Зонирование/регулировка яркости	Зонирование/регулировка яркости	Зонирование/регулировка яркости	--
Поддержка функций ZDC	--	--	--	Зонирование/регулировка яркости/регулировка цвета
Минимальный номинальный срок службы (L70)	50 000 часов	50 000 часов	50 000 часов	50 000 часов

** Для обеспечения оптимальной производительности используйте регулятор яркости с фазовым диммированием по заднему фронту.
† При измерении данного показателя использовалась линза с цветовой температурой 3 900 K. Коэффициенты для других цветовых температур: 0,80 (2700 K), 0,65 (4500 K) и 0,65 (5200 K).

Размеры PB

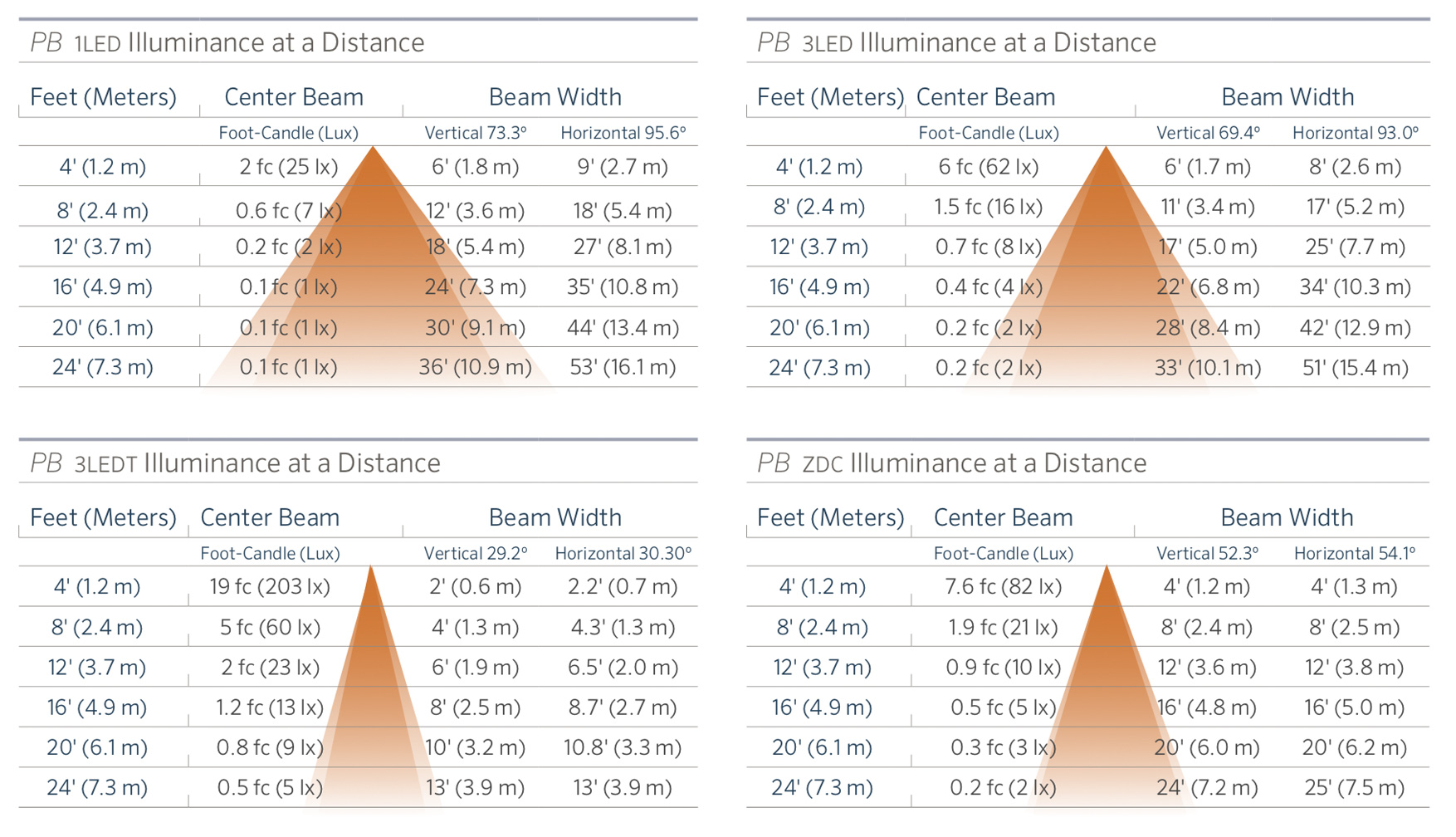

Световые характеристики PB

Materials

Литой корпус, козырек и поворотный шарнир/цоколь в сборе из латуни C360 с латунным крепежом.

Socket

Патрон изготовлен по технологии MoistureBlock™, которая предотвращает проникновение влаги в герметичные части светильника.

Lamp

Интегрированный модуль со светодиодами Cree. Позолоченные соединительные разъемы и соответствующее установленным требованиям покрытие для обеспечения максимальной надежности и защиты от коррозии. Контроль температуры обеспечивается прошивкой встроенного интеллектуального драйвера (собственная разработка компании), что способствует максимальному увеличению срока службы светодиодов. Номинальный срок службы светодиодов с возможностью модернизации и замены в полевых условиях составляет 50 000 часов. Максимальный потребляемый ток: 1 А.

Wiring

18 AWG (1 мм); SPT-1W; 220 °F (105 °C); 300 В; длина 10' (3 м).

Power

Питающее напряжение ~10–15 В, 50/60 Гц. Требуется выносной трансформатор (заказывается отдельно).

Optics

В комплект поставки светильника входят линзы из поликарбоната для изменения цветовой температуры: 2 700K (предварительно установленная), 3 900K (без линзы), 4 500K и 5 200K. Линзы для изменения цветовой температуры можно менять непосредственно на объекте. Угол расхождения луча рассчитан по методу LM-79 для светильников SSL.

Surge Protection

Housing

Литой корпус из латуни с возможностью установки плат на 1 или 3 светодиода либо светодиодов со встроенной поддержкой функций ZDC.

Faceplate

Lens

Ударопрочная матовая линза из закаленного стекла отличается высокой устойчивостью к тепловому расширению и воздействию нагрузок.

Hardware

Латунный регулировочный винт для контроля угла наклона и фиксирующий винт В комплект поставки входит заостренный штырь с трещоткой для регулировки ProAim из АБС-пластика с возможностью вращения на 360°в горизонтальной плоскости с шагом 10°. Поставляется с фиксирующим винтом с защитой от несанкционированного доступа.

Finish

Доступны варианты с отделкой под натуральную латунь либо с отделкой «под старину» с эффектом браширования (Antique Bronze) или состаривания (Antique Tumbled). Отделка «под старину» предусматривает наличие прозрачного защитного порошкового покрытия TGIC

Ambient Operating Temperature

от 0 °F до 140 °F (от -18 °C до 60 °C)

Weight

2,4 фунта (1,1 кг)

Control

В версиях ZD и ZDC используется технология Luxor, позволяющая зонировать светильники с выделением до 250 групп, изменять яркость каждой группы с шагом 1% в пределах от 0 до 100% или выбрать один из 30 000 цветов за счет использования светодиодов RGBW. Выбирайте версию ZD для зонирования/регулировки яркости или версию ZDC для зонирования, регулировки яркости и изменения цвета. Светильник в стандартном исполнении поддерживает зонирование с помощью технологии Luxor

Programming

Luxor Linking

Fixture Assignment

Shroud

Литой козырек из латуни с углом отсечки 30°.

Knuckle

Литой поворотный шарнир из латуни с резьбой NPSM ½"-14 (13 мм). Компрессионное фиксирующее соединение исключает возможность проскальзывания после установки. Регулировка угла с шагом 9° в пределах 220°

Compatible Devices

Communication

Wireless App Control

Wi-Fi Connectivity

Riser

Threads

Sustainability

В ходе разработки и производства наших продуктов инновации сочетаются с заботой об экологии. Там, где это возможно, мы используем переработанные материалы, без ущерба для функциональности изделий. Наши светодиодные продукты обеспечивают высокое качество в сочетании с оптимальными показателями энергоэффективности, срока службы и надежности.

Compliance

International Compliance

Installation Requirements

Рассчитан только на использование в качестве направленного вверх осветительного прибора.

Warranty

Ограниченная 10-летняя гарантия

Wildlife-Friendly Lighting

Предлагается вместе с оранжевыми светодиодными лампами, безопасными для дикой природы.

Dark-Sky Compliance

Construction Sleeve

IES Classification

International

Соответствует требованиям стандартов IEC 60598-1 и IEC 60598-2-7 при использовании с креплением для установки в земле (дополнительная опция, арт. № GM-XX), или альтернативного крепления, которое соответствует стандарту защиты IP65 или выше, или при условии выбора версии «e».

Manufacturing

Производственный процесс сертифицирован в соответствии со стандартом ISO 9001:2015

Аксессуары

Копировать ссылку

Аксессуары для подачи питания

Plug-In Transformer, 6 W

MT-6W
Step-Down Transformer, UV (120/277 V to 12 V)

ST-UV
Surge Protection Module -

SURGE-MOD

Mounting Options

* Denotes powder coat finish

Long Slot Spike

250015840000
Заостренный штырь с тремя зубцами

250020020000
Super Slot Spike

753900
Straight Coupling

COUP-XX*
Угловое соединение (90º)

ELBW-050-XX*
Крепление на водосточный желоб

GM-SS
Крепление для установки в земле с резьбой ½"

GM-XX*
Распределительная коробка Mini J-Box с резьбой ½"

MJB-050-XX*
Mini Mount

MM-050-XX*
ProAim® Ratcheting Spike

PARS
Крепление на стойке

PM-XX*
Super J-Box Spike

SJ-XX*
Крепление TreeBox® с резьбой ½"

TB-XX*
T-образное соединение с резьбой ½"

TMNT-050-XX*
Tree Ring

TR-YY*-8P-XX*
Крепление VersaBox® с резьбой ½"

VB-050-XX*
Variable Height Riser for Up Lights

VHR-UL
Настенное крепление с поворотным шарниром

WM-XX*
Настенная пластина с одним резьбовым отверстием ½"

WP-1G-050-XX*
Круглая настенная пластина с резьбой ½"

WP-RD-050-XX*
Медная стойка 1,0" (25 мм) для светильника GT для освещения дорожек

YY*-R-GT-XX*
Sign Light Riser, Aluminum

YY*-R-SL-XX*
Алюминиевая стойка, диаметр ¾"

YY*-R-XX*
