JS | FX Luminaire

Product Tabs

Présentation

Conçu pour les espaces verts de taille moyenne, le JS éclaire les grandes allées tout en consommant moins d'énergie. Sa conception élaborée et son design remarquable font du JS l'un des éclairages d'allée les plus perfectionnés pour les besoins paysagers d'aujourd'hui.

Informations rapides

Structure en cuivre/laiton
Finition naturelle, revêtement en poudre ou cuivre/laiton vieilli
LED Cree® intégrées
Filtres de température de couleur
Compatible avec la technologie Luxor®
Effet de gradation par phase et MLI
Tension d'entrée : 10-15 V

Specs

Copier le Lien

Tableau des caractéristiques du JS

Sortie	1LED	3LED	3LEDT	ZDC
Lumens totaux†	30	90	54	66
Tension d'entrée	10 à 15 V	10 à 15 V	10 à 15 V	11 à 15 V
Alimentation d'entrée (W)	2	4,2	4,2	6
VA	2,4	4,5	4,5	7,2
Efficacité (lumens/watt)	16	22	16	20
Indice de rendu des couleurs (IRC)	84	84	--	85
Candela max	18	40	26	48
Gradation	MLI, phase**	MLI, phase**	MLI, phase**	MLI, phase**
RGBW disponible	Non	Non	Non	Oui
Compatibilité Luxor
Par défaut	Zonage	Zonage	--	--
Option ZD	Zonage/Gradation	Zonage/Gradation	Zonage/Gradation	--
Option ZDC	--	--	--	Zonage/Gradation/Couleur
Durée de vie minimale (L70)	50 000 heures	50 000 heures	50 000 heures	50 000 heures

** Pour des performances optimales, utilisez un variateur à coupure de phase en aval.
† Mesurés à l'aide de la lentille CCT 3900 K. Multiplicateurs pour les autres CCT : 0,80 (2700 K), 0,65 (4500 K) et 0,65 (5200 K)

Dimensions du JS

Remarque : l'exemple de modèle en illustration est équipé d'un montant de 12".

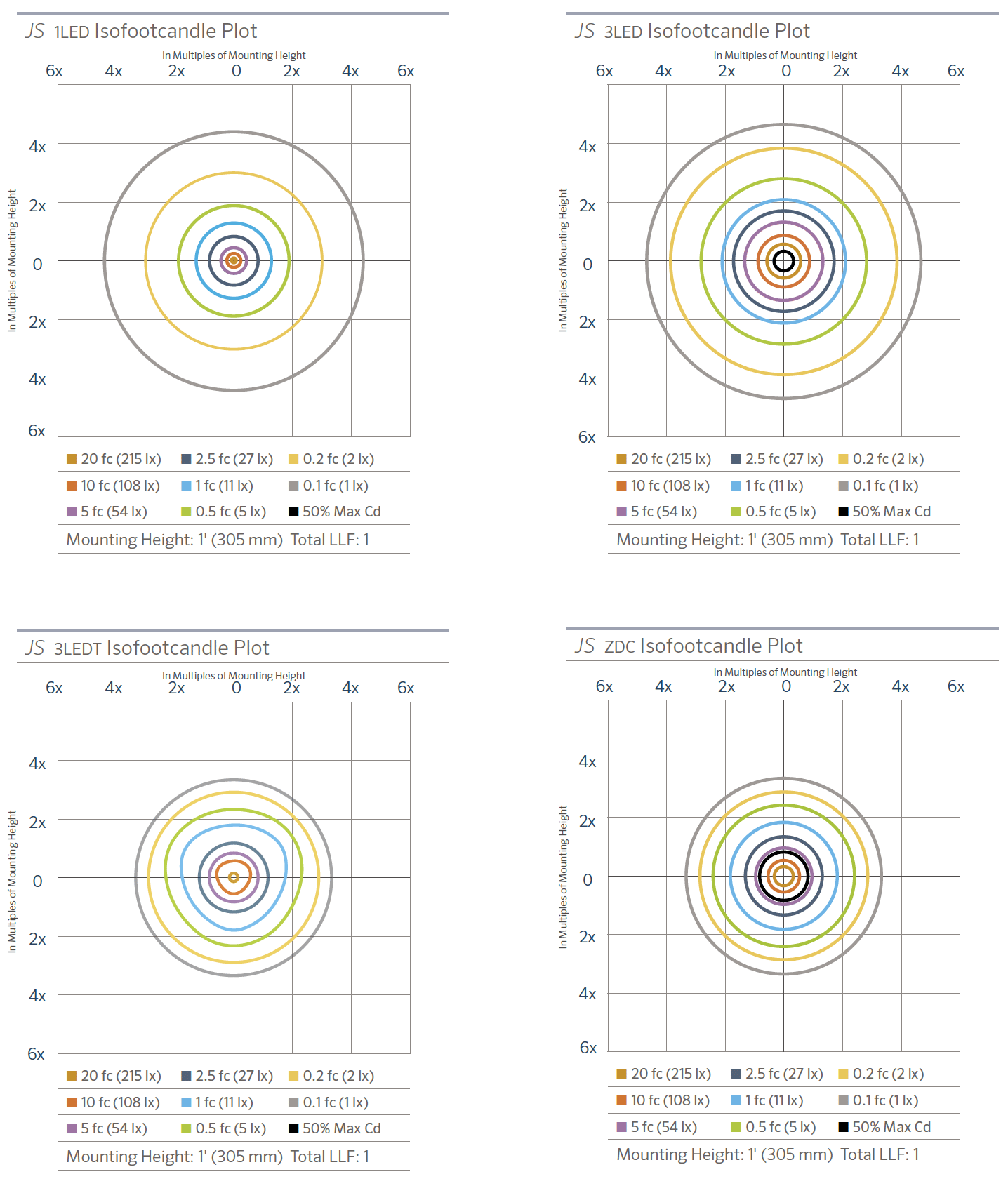

Photométrie du JS

Matériaux

Capuchon et manchon de réduction en laiton C360 usiné avec matériel en acier inoxydable. Sommet/abat-jour en cuivre C110 repoussé et support en cuivre C110 extrudé.

Socket

La douille est équipée de la technologie MoistureBlock™, empêchant l'humidité de s'infiltrer dans les zones étanches du luminaire.

Lampe

Module intégré avec LED Cree. Connecteurs plaqués or avec revêtement conforme pour une fiabilité et une résistance à la corrosion optimales. Le pilote intelligent embarqué propriétaire utilise un réglage de la température contrôlé par micrologiciel, ce qui rallonge la durée de vie. Améliorables et remplaçables sur site, les LED ont une durée de vie nominale de 50 000 h. Courant d'attaque maximal : 1 A.

Câbles

1 mm (18 AWG), SPT-1W, 105 °C (220 °F), 300 V, 1,1 m (3,6') de long avec support de 305 mm (12").

Alimentation

Entrée 10-15 V c.a./V c.c., 50/60 Hz. Transformateur distant obligatoire (à spécifier séparément).

Optics

Lentilles de réglage de la température de la couleur en polycarbonate incluses avec le luminaire : 2 700 K (préinstallée), 3 900 K (sans lentille), 4 500 K et 5 200 K. Le réflecteur conique optimise la distribution en fonction de la hauteur du support. Les lentilles de température de la couleur sont réparables sur site.

Surge Protection

Boîtier

Faceplate

Lens

Lentille en polycarbonate givrée très tolérante à la dilatation et au stress thermiques, ainsi qu'aux utilisations intenses.

Hardware

Comprend une pointe d'installation à fente ABS de 305 mm (12").

Finition

Options de finition en cuivre/laiton naturel, ou finition vieillie avec effet brossé (bronze antique) ou effet poli au rouleau (poli au rouleau antique). Les finitions antiques sont étanchéifiées au moyen d'une couche de revêtement en poudre TGIC transparente. Les pièces en laiton (capuchon et manchon de réduction) restent naturelles (sans revêtement en poudre) pour les finitions à revêtement en poudre.

Ambient Operating Temperature

-18 °C à 60 °C (0 °F à 140 °F)

Poids

1,8 kg (4 lb)

Contrôle

Les options ZD et ZDC utilisent la technologie Luxor pour le zonage de 250 groupes de luminaires au maximum, pour la gradation de chaque groupe par incréments de 1 % entre 0 et 100 %, ou pour le passage à l'une des 30 000 couleurs avec des LED RGBW. Sélectionnez l'option ZD pour le zonage/la gradation, ou ZDC pour le zonage/la gradation/la couleur. Les luminaires standard sont zonables avec Luxor.

Programming

Luxor Linking

Fixture Assignment

Shroud

Knuckle

Compatible Devices

Communication

Wireless App Control

Wi-Fi Connectivity

Riser

Support en cuivre de ¾ mm (19") avec raccords en laiton serrés à la presse à une pression supérieure à 900 kg (2000 lb), ce qui évite d'avoir besoin de recourir à des adhésifs ou des fixations.

Threads

Raccord en laiton usiné avec filetages NPSM de 13 mm (½"-14).

Durabilité

Innovation et conservation ne font qu'un lors de la conception et de la fabrication de nos produits. Chaque fois que nous le pouvons, nous utilisons des matériaux recyclés tout en assurant une excellente fonctionnalité. Nos produits LED diffusent une lumière de grande qualité avec une efficacité énergétique, une durée de vie et une durabilité optimales.

Certifications

International Compliance

Conforme aux normes CEI 60598-1 et CEI 60598-2-7 en cas d'utilisation avec une fixation au sol ("GM-XX") ou avec une autre fixation respectant ou dépassant la norme IP65.

Installation Requirements

Conçue pour une installation orientée vers le bas uniquement.

Garantie

Garantie limitée de 10 ans.

Wildlife-Friendly Lighting

Lorsqu'il est utilisé avec l'option 3LEDT, ce luminaire est certifié respectueux de la vie sauvage par la Florida Fish and Wildlife Conservation Commission.
